De 2019 a 2023, la tecnología PERC dominó la fabricación solar. Sin embargo, en los últimos años, el panorama ha evolucionado significativamente. A comienzos de 2026, TOPCon ya representaba una parte sustancial de la producción global, mientras que la capacidad PERC seguía disminuyendo — según analistas de mercado de CRU.
A medida que aumenta la adopción, el enfoque está pasando de si TOPCon alcanzará escala a cómo las diferentes implementaciones de TOPCon se comportan en condiciones reales de operación. Para desarrolladores y EPCs, la métrica clave no es solo la potencia nominal, sino la generación de energía sostenida durante 25 a 30 años y el desempeño del LCOE a largo plazo.
Este artículo explora los principios estructurales detrás de la tecnología TOPCon y analiza cómo diferentes enfoques de diseño influyen en la generación de energía a largo plazo.
La innovación principal: contacto pasivado por óxido túnel
Por qué importa la recombinación
El principal enemigo de la eficiencia solar es la recombinación de electrones. Cuando la luz solar libera electrones en la oblea de silicio, estos deben llegar a los contactos metálicos para generar corriente. En superficies no pasivadas, los electrones se recombinan con huecos antes de ser recolectados — provocando pérdidas de corriente y tensión.
La industria mide este fenómeno mediante la Velocidad de Recombinación Superficial (SRV): cuanto menor es el número, mejor. PERC añade una capa dieléctrica de pasivación trasera debajo del aluminio, pero los contactos traseros localizados, necesarios para la extracción de corriente, generan concentración de corriente y pérdidas inherentes por recombinación.
La solución de TOPCon

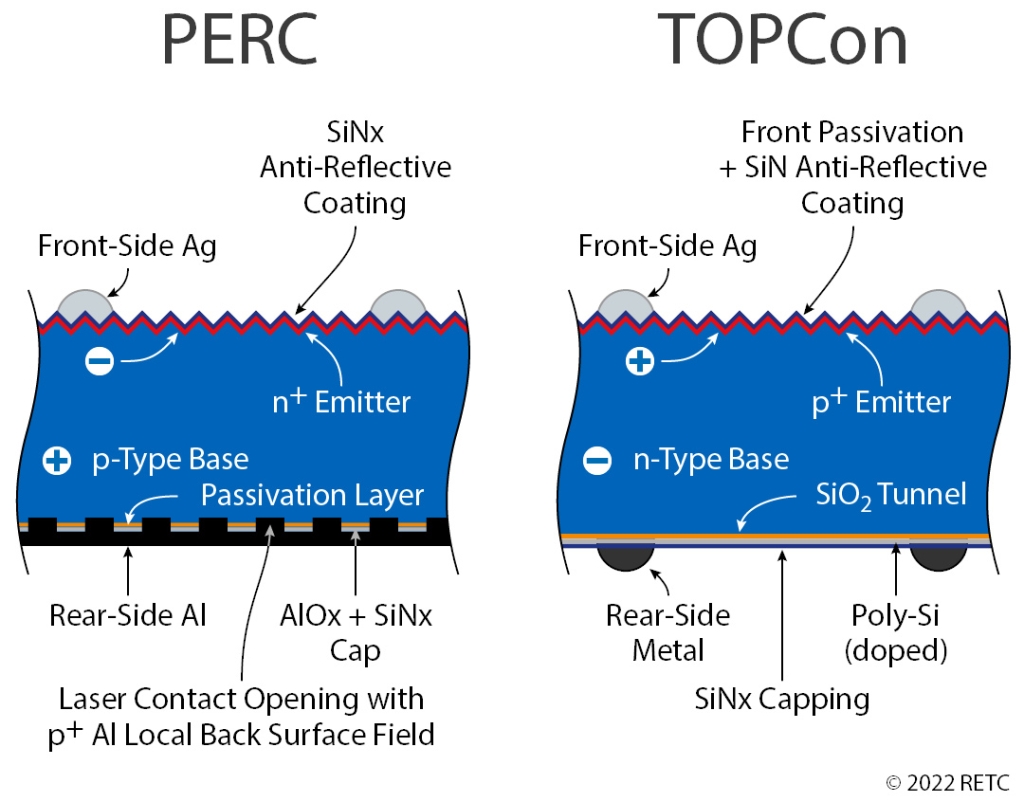

TOPCon, sigla de Tunnel Oxide Passivated Contact, reestructura la célula con dos capas traseras críticas:
Capa ultrafina de túnel de SiO₂, de 1 a 2 nm, formada mediante oxidación térmica/PECVD + deposición de poli-Si por LPCVD, o Deposición Química de Vapor a Baja Presión.
Capa de poli-Si n⁺, silicio policristalino altamente dopado.
El punto crucial es que no existe contacto directo entre el metal y el silicio. Los electrones atraviesan el óxido mediante tunelamiento cuántico, creando un poderoso doble efecto de pasivación:
Pasivación química: el SiO₂ satura físicamente los enlaces colgantes en la superficie del silicio.
Pasivación por efecto de campo: la capa de poli-Si n⁺ repele los portadores minoritarios de la superficie.
Resultado: la SRV cae a menos de 10 cm/s, frente a más de 100 cm/s en PERC, aumentando la tensión de circuito abierto, Voc, en +10 a 15 mV. Esto permite un factor de llenado, FF, más alto, lo que resulta en una mayor eficiencia de conversión.
Por qué el sustrato n-type lo cambia todo
El problema del p-type: defectos boro-oxígeno
Los paneles PERC p-type presentan una falla material inherente. Las obleas p-type están dopadas con boro; cuando se exponen a la luz solar, el boro reacciona con el oxígeno residual para formar pares boro-oxígeno, B-O. Esto causa Degradación Inducida por la Luz (LID), consumiendo inmediatamente entre 1% y 3% de la potencia inicial. Durante 2 a 5 años, la Degradación Inducida por Luz y Temperatura Elevada (LeTID) puede reducir otro 2% a 5%.
Ventaja del n-type: estabilidad inherente
Los sustratos n-type sustituyen el boro por fósforo — haciendo químicamente imposible la formación de B-O. El resultado es una LID prácticamente cero desde el primer día. El silicio n-type también ofrece una mayor vida útil de los portadores minoritarios, mejorando el desempeño en condiciones de baja irradiancia durante el amanecer, el atardecer y días nublados.
Astronergy añade protección adicional mediante procesos anti-LID, un control estricto del contenido de oxígeno durante el crecimiento del cristal y pasivación por hidrógeno.
Degradación: los números que importan
| Métrica | PERC estándar | TOPCon estándar | Astronergy ASTRO N7 Pro |
| Degradación en el primer año | ~2,0% | ≤1,0% | ≤1,0% |
| Degradación anual, años 2 a 30 | ≤0,50–0,70% | ≤0,40–0,55% | ≤0,35% |
| Potencia remanente a 30 años | ~80–85% | ~84–85% | ≥88,85% |
Potencia remanente calculada como: (1 - degradación del primer año) × (1 - degradación anual)^(años - 1).
Esto representa una ventaja acumulada de más del 6% en potencia para el año 30 — acelerando el payback del proyecto de 8–9 años a 6–7 años.
Validación de terceros y desempeño en campo
El desempeño de los módulos fotovoltaicos modernos no se define solo por el diseño, sino también por validaciones independientes y datos reales de operación.
Los módulos de Astronergy han pasado por procesos de certificación reconocidos, incluyendo IEC 61215 para la calificación de diseño e IEC 61730 para el cumplimiento de seguridad, además de UL 61730 para los mercados norteamericanos.
Además, programas de pruebas y benchmarking de terceros, como Kiwa PVEL y RETC, han evaluado consistentemente el desempeño de los módulos bajo condiciones de estrés. A lo largo de múltiples ciclos de pruebas y proyectos de monitoreo en campo, indicadores clave como tasas de degradación y performance ratios han demostrado un comportamiento estable en diferentes climas.
Estos resultados ayudan a ofrecer una visión más completa de la confiabilidad de los módulos a largo plazo, más allá de las condiciones de laboratorio.
Comparación de desempeño: los números que importan
| Métrica | PERC estándar | TOPCon estándar | Astronergy ASTRO N7 Pro |
| Eficiencia en producción en masa | 22,8–23,5% | 24,0–24,5% | 24,8% |
| Coeficiente de temperatura, Pmax | −0,35 a −0,40%/°C | −0,28 a −0,30%/°C | −0,26%/°C |
| Factor de bifacialidad | ~70% | 80–85% | 85 ±5% |
| Potencia de salida, 66 células, 210R | 540–560 W | 580–620 W | 650–670 W |
Mejor desempeño en temperatura
A una temperatura típica de célula en verano de 60°C, es decir, ΔT = 35°C frente al STC de 25°C, un módulo PERC estándar pierde aproximadamente entre 12,3% y 14,0% de su potencia nominal en STC, con base en un coeficiente de −0,35 a −0,40%/°C. Con su coeficiente de temperatura ultrabajo de −0,26%/°C, el N7 Pro pierde aproximadamente 9,1% — una ventaja neta de alrededor de 3,2% o más de potencia durante las horas de mayor irradiancia.
Maximizando la ganancia bifacial
Las líneas de rejilla más finas del N7 Pro y su red densa de recolección de corriente, combinadas con la absorción de luz mejorada en la parte trasera y con la eficiencia de conversión habilitada por la tecnología PF, entregan una bifacialidad de 85 ±5%.
La alta bifacialidad del N7 Pro puede aportar una ganancia de potencia de 1% a 3% bajo diferentes condiciones de reflectancia del suelo.
Consumo de plata: un problema resuelto
Las primeras generaciones de TOPCon requerían entre 20% y 30% más pasta de plata que PERC. La tecnología ZBB de Astronergy ha cerrado esta brecha — reduciendo significativamente el uso de plata en comparación con los modelos TOPCon de 2023.
Excelencia en fabricación: plataforma TOPCon 5.0+
Aunque la física de TOPCon es ampliamente comprendida, dominar la producción en masa exige precisión en cada etapa:
Formación propietaria del óxido túnel y deposición de poli-Si por LPCVD: uniformidad de espesor inferior a 0,2 nm en obleas de 182 mm y 210 mm.
Deposición optimizada de poli-Si: mínimo estrés mecánico y conductividad eléctrica impecable.
Inspección 100% en línea por PL, fotoluminiscencia, y EL, electroluminiscencia.
Perspectiva de 30 años: por qué la curva de degradación gana proyectos
En el año 10, TOPCon retiene entre 2% y 3% más potencia que PERC. En el año 20, la diferencia crece a 4%–5%. En el año 30, los paneles TOPCon pueden producir hasta 6%–8% más potencia que sus antecesores convencionales p-type, dependiendo del clima y las condiciones de operación.
Impacto financiero
Para un proyecto utility-scale estándar de 100 MW, con un PPA de 25 años a US$ 40/MWh:
4% a 6% de generación adicional de energía durante la vida útil.
Aumento de ingresos en VPN de aproximadamente US$ 12 a 18 millones.
Considerando una tasa de descuento del 6% y un factor de capacidad del 85%.
Reducción de LCOE: aproximadamente US$ 1,20–2,00/MWh, o 3% a 5% en términos relativos.
Equivalente a una reducción relativa de aproximadamente 3% a 5% sobre una base de US$ 40/MWh.
Mejora de la TIR: +0,3 a 0,5 punto porcentual.
Garantía bancable de 30 años de Astronergy
Año 1: potencia remanente ≥99%, con degradación ≤1%.
Años 2 a 30: degradación lineal ≤0,35% anual.
Año 30: potencia remanente ≥88,85%.
Respaldada por el estatus de bancabilidad Tier 1 de BloombergNEF, amplios datos de campo de despliegues n-type anteriores, sólidas reservas financieras y un portal transparente de monitoreo de desempeño para propietarios de activos.
TOPCon: el estándar dominante hoy y en los próximos años
Los módulos TOPCon ya han superado el umbral del 24% de eficiencia en producción en masa. La carrera ya no consiste en probar el concepto — sino en optimizar a escala: coeficientes de temperatura, curvas de degradación, bifacialidad y consistencia de fabricación.
Con la era de PERC ya cerrada, TOPCon se ha convertido en el estándar de la industria para la próxima fase, y Astronergy ya está construyendo lo que viene después.
La carrera por la eficiencia no se trata solo de watts pico. Se trata de watts que permanecen.
